滾動軸承的時域診斷
武鋼大型廠 程光友
摘要：現代機械設備發展的一個明顯趨勢是向大型化、高速化、連續化和自動化發展。如何保證設備的正常運行，避免突發性設備事故造成的損失，設備故障診斷是非常有效的手段。本文將著重介紹時域指標在滾動軸承故障診斷中的應用。
關鍵詞：時域指標滾動軸承效果
1：基本概況

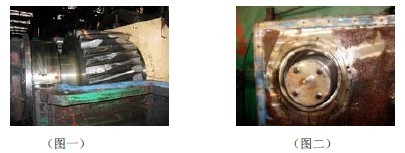

武鋼大型廠高速線材生產線是由德國西馬克（MSM）公司設計，其中粗軋6架，中軋10架軋機由太原礦山機器廠制造，4架預精軋機和10架精軋機機組為西馬克公司提供的進口設備。2003年5月7日，4#立式軋機因為四軸軸承損壞，導致3、4、5軸上齒輪斷裂，造價80萬的減速機報廢，停產68小時更換備用減速機。（事故圖片見圖一、二）
2：事故數據追憶

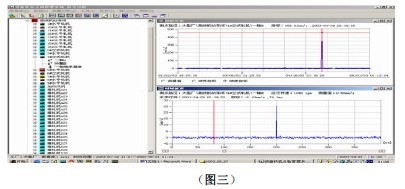

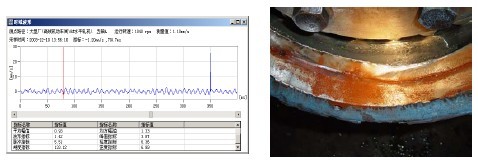

事故發生后，我們立即在設備狀態點檢管理系統——信號分析中調閱該設備的歷史（高線機動車間）檢測數據，在時域中發現4月4日、29日峭度指標值分別為11.94、459.83，頻域上譜圖沒有能夠反應故障的特征。（見圖三）

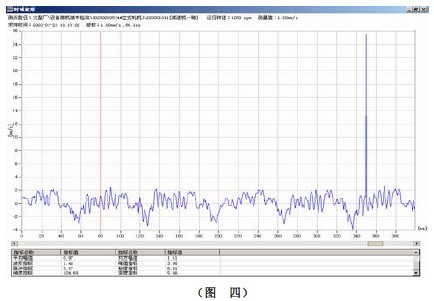

為了認證數據是否正確，是否為人為、外界干擾，儀器等因素，我們又調閱了設備部專職點檢人員的檢測數據，發現1月23日的峭度指標值為104.69。（見圖四）因此，我們認為檢測數據是可信的。
3：時域指標的綜合運用

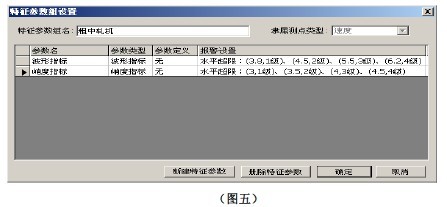

峭度指標主要對沖擊脈沖比較敏感，有關資料說明，設備正常運行時，峭度指標一般大約為3.0。我們所監測的對象最高為三級減速，特點是低速重載，輸出軸最低轉速在10~120rpm。從歷史數據中發現這樣一個規律——設備處在負載狀態時，裕度指標，脈沖與峭度指標沒有明顯變化。在空載狀態下，脈沖與峭度對軸承故障有明顯反映，如果脈沖、峭度、裕度指標同時增大，說明該數據是在軋件咬人或者軋件釋放階段檢測保存。于是我們在設備狀態點檢管理系統——信號分析系統中，利用設置特征參數組中的編輯特征參數組功能，將時域指標中的脈沖、峭度、裕度和波形指標分四級設置報警（見圖五）
我們利用時域診斷，從2003年6月至今，成功的捕捉到3#、5#、7#、8#、9#、10#、11#水平軋機主減速機傳動軸軸承故障，從而避免了類似4#立式軋機的惡性事故。
通過歷史數據與軸承故障對比，只有低速設備處在空載情況下，時域指標才有明顯的特征變化，負荷狀態下，時域指標變化不強烈。如果是高速輕載設備，一定要運用倒譜、共振解調等手段進一步確認。軸承故障的時域診斷最大的優勢是——不依賴設備運行轉速與軸承的技術參數。我們在對某廠做設備狀態評估的時候，得到如下信息：

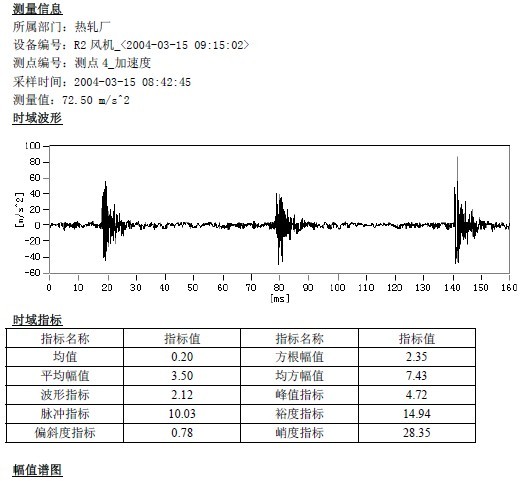

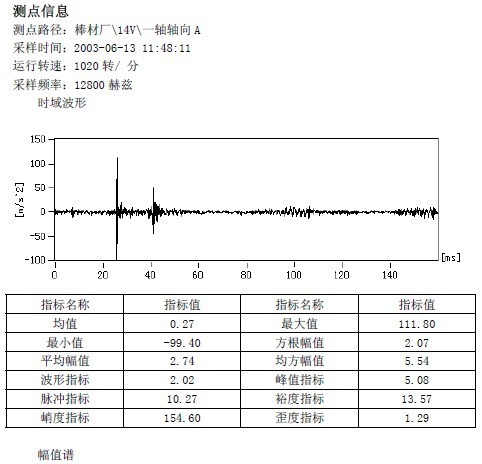

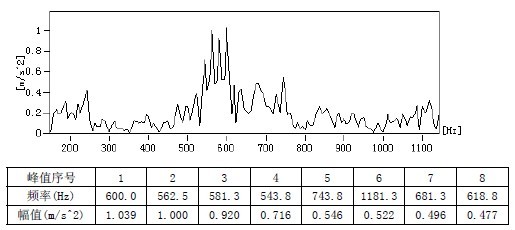

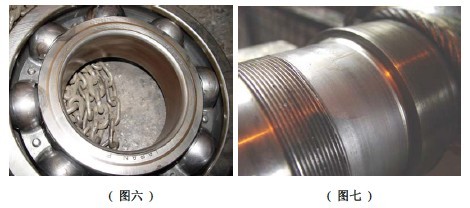

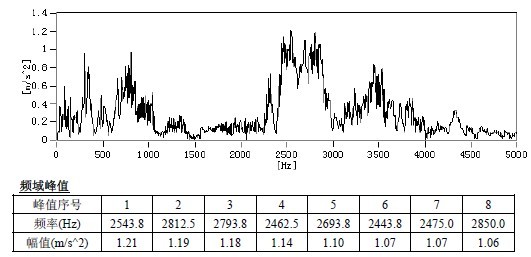

該軋機從時域指標中可以看到，脈沖及峭度指標分別是10.27與154.6，我們把幅值譜圖細化后，562.5Hz左右以18.8Hz為邊頻的調制信號，我們可以有這樣的結論：一軸軸承內圈或者保持架存在故障；事后檢查確認，該部位軸承保持架斷裂。
4：應用小結
軸承故障的時域診斷，特別要注意檢測參數的選擇。對低速重載設備，應該選擇速度參數，對轉速大于980rpm的設備（針對檢測對象），應該選擇速度與加速度兩個參數分別檢測，速度參數反應振動能量的大小，加速度觀察沖擊脈沖，不管是高速還是低速設備的檢測分析，數據一定要在無負載狀態下測量保存。
