摘　要:介紹了設備狀態監測測點的選取方法和測量參數的選擇原則，如何利用監測值進行趨勢分析，并結合轉子不平衡、不對中特征，闡述了如何進行故障診斷。

　　1　引言

2　振動信號的監測

    2.1　監測點的選取

　　由振動力學知道，V=F·yv(V—速度;F—外力;yv—速度導納)

　　與速度導納yv相對應，有位移導納yD和加速度導納yA。因系統各點的質量、剛度和阻尼均不相同，外力引起各點的運動量是不相同的，即使同一點，在各個方向的運動量也不相同。為了更靈敏地反映出振源的激振力，應按以下原則選擇測點:

　　(1)選擇信號傳遞路線最短的位置，并盡量減少中間環節。

　　(2)選擇剛性支承點，如機座、軸承座。

　　(3)必須固定測點位置和監測方向。

2.2　監測參數的選取

d(t)-振動瞬時位移;V(t)-振動瞬時速度;α(t)-振動瞬時加速度;

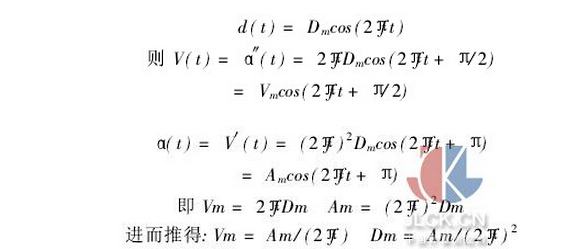

　　以單一頻率的簡諧振動為例:

上式中Dm、Vm、Am分別為位移、速度、加速度的幅值。

　　從上式可看出，位移幅值一定時，速度幅值與頻率成正比，加速度幅值與頻率的平方成正比;加速度幅值一定時，速度幅值與頻率成反比，位移幅值與頻率的平方成反比;即加速度對高頻敏感，位移對低頻敏感。所以在進行低頻類故障(不平衡、不對中等)監測和診斷時，應選取位移參量;在進行高頻類故障(滾動軸承、齒輪箱故障等)監測和診斷時，應選取加速度參量;而在進行寬頻帶內設備監測和診斷時，應選取速度參量。
