應用網絡化信息管理系統 實現設備巡檢管理現代化
馬鋼股份公司煤焦化分公司 馬世文
摘要：本文簡要敘述了我單位應用設備巡檢管理PMS 系統的原因、理由及應用后產生的效果，闡明了根據企業實際，不斷引入先進的管理方法和技術可快速有效地提高企業設備管理現代化水平。
關鍵詞：設備巡檢 PMS 設備監測 服務器 電子標簽 信息系統 設備管理 網絡 點檢在線
一、應用設備巡檢管理PMS 系統前我公司的設備巡檢管理狀況
眾所周知，在類似我單位這樣的流程化工業企業中，保證關鍵設備的安全可靠運行有著特殊重要的意義。我公司一直非常重視開展基于設備狀態監測和故障診斷工作的設備巡檢工作，將該工作的實施和應用情況作為衡量企業設備管理現代化水平的重要標志。應用設備巡檢管理PMS 系統前，我們按照自己的理解，結合我公司的實際，在公司內大力推行以點檢定修制為基礎的設備管理，通過多年的努力，取得了不少成績，但工作中強烈感覺到這種設備點檢方式存在著的一些明顯不足卻始終無法得到有效解決。
那些不足主要表現如下方面：
1、設備狀態信息獲取不足，根據某單一指標的變化來判斷設備的狀態往往會錯判；
2、信息收集方式單一，只收集測量量信息、觀察量信息或工藝量信息中的某一類信息是滿足不了設備管理的需要的 ；
3、依賴檢測人員的主觀經驗，由于人員的劇烈流動，檢測人員的主觀經驗不斷流失，檢測工作總是在低層次上重復，難以深入；
4、設備狀態信息缺乏有效的描述方式與交流途徑，操作人員、分析人員及決策人員之間無法就所檢測的信息進行有效溝通；
5、書面報告、口頭報告為主的信息交流方式，不能保證設備信息的準確、及時傳遞；
6、中、高層技術和管理人員無法及時、準確了解設備狀況，保證設備故障及時維修；
7、設備信息無法得到充分利用，信息的使用范圍狹窄，局限于單一職責范圍內；
8、處理和使用信息角度單一，統計信息獲得困難；
9、設備信息積累和共享無法實現；
10、設備點檢信息不能及時統一集中；
11、大量的設備歷史信息缺乏有效的保存、管理方式，無法有效地將設備管理人員的主觀經驗轉變為企業所需的客觀經驗；
12、設備信息深入、綜合利用困難，各級設備管理人員無法將點檢信息有效地應用于自己的本職工作，缺乏對點檢信息的深層開發與利用。
二、選擇設備巡檢管理PMS 系統的理由
當今世界已進入信息化時代，以計算機、網絡、數據庫為核心的信息技術幾乎滲透到生產和生活的各個領域。機械設備狀態檢測與故障診斷領域也面臨著新的變革，依托現代化企業中業已建立的網絡環境，結合企業設備管理的現實需求，建立網絡化的設備狀態監測系統，對于完善企業的信息化體系，提高企業的經濟效益和自身的競爭能力具有重要的現實意義。隨著計算機和網絡技術的快速發展和日益完善，設備狀態點檢模式向網絡化發展已是必然的趨勢。
我公司已建立了完善的內部局域網，在企業ERP 的總體構架下，充分發揮網絡資源的作用，建立和實施網絡化設備狀態點檢管理系統，使我公司的設備管理水平達到國內先進水平已是設備管理部門迫在眉睫的任務。在公司網絡建設完成后，我們自主開發了一些設備管理方面的軟件，如設備備件管理軟件等（獲安徽省科技進步獎），初步嘗到了引入網絡技術帶來的甜頭，隨后，我們對各類基于網絡的設備管理軟件進行了調研，最后決定選用上海華陽公司開發的設備巡檢管理PMS 系統。
該設備巡檢PMS 系統具有以下優點：
1. 設備狀態信息的全面獲取：
采用手持式巡檢儀或抄表儀方便、可靠地采集多種設備狀態數據，例如：振動、溫度、其它過程控制工藝參數及巡檢觀察信息，保證信息獲取的客觀全面。
2.確保了點檢工作三率的實現
采用電子標簽，使過去一直困擾我們的點檢工作三率問題：到位率、準確率和效率得到有效的解決，有利于對巡檢工作的有效管理。
3. 設備狀態信息的及時傳遞：
充分利用網絡優勢，實現數據查詢、系統運行以及并發訪問的高效率，為各層次管理、技術人員快捷、高效的獲取相關信息提供了極大的方便。
4. 設備信息的多角度利用：
數據多層次共享滿足公司層、車間層以及基層的點檢工作站對設備信息的不同需求，有效支持了設備管理工作的全員性。
5．實現了設備監測診斷技術和管理網絡的結合。
利用現代設備監測 診斷技術對設備狀態進行監測，并對設備狀態進行趨勢分析，對存在異常的設備診斷故障原因和故障部位，為維修決策提供依據。
6. 設備信息的積累和共享：
統一有效的管理數據庫，保證了大量設備信息的保存和方便使用。除了考慮到該系統可基本上解決長期困擾著我們的設備管理問題外，我們還考慮到使
用的方便性和技術的先進性。我公司的網絡化設備巡檢管理PMS 系統采用B/S 結構實現，在Windows 操作系統和IE 瀏覽器的支撐下運行，無需安裝客戶端軟件，授權用戶可以在任何PC 機上通過IE 瀏覽器完成設備狀態監測和故障診斷工作。系統操作簡單、直觀、方便、靈活，用戶界面友好，分析功能豐富、有效而且實用，不但可以按照公司管理程序高效完成設備狀態數據采集、分析，同時也能夠確保公司中、高層技術和管理人員隨時動態掌握設備狀況，制定合理的設備運行和維護計劃。
三、設備巡檢管理PMS 系統實施目標的確定
我公司的設備管理目前實行以設備運行狀態為依據的計劃檢修模式，該模式的有效運行依賴于對設備狀態的準確把握。巡檢是我們掌握設備狀態的主要手段，網絡化設備點檢管理系統的主要目標是：利用巡檢方式，結合計算機軟硬件技術、網絡與通訊技術、數據庫技術與設備狀態監測和故障診斷技術，實現設備的全運行周期狀態監測與管理。網絡化設備點檢管理系統將成為：企業設備點檢工作的管理平臺；維修管理的決策依據；預知維修的實現基礎；ERP 的有力支撐。對于設備狀態巡檢系統而言，數據庫是系統的核心、軟件是系統的靈魂、而硬件和網絡則是系統的骨架。授權用戶可以在任何位置利用IE 瀏覽器查看或修改設備信息，完成數據分析和報告制作，實現數據庫管理等操作。

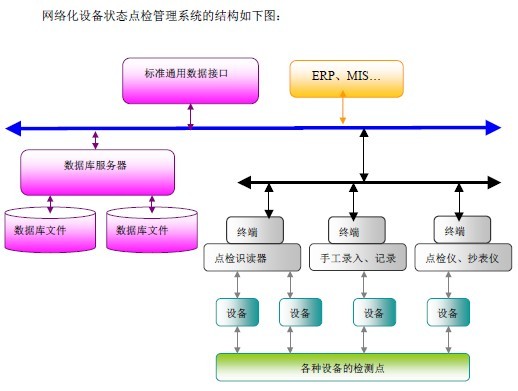

網絡化設備狀態點檢管理系統的結構如下圖：
四、設備巡檢管理PMS 系統應用情況
2004 年11 月20 日PMS 巡檢系統在我公司投入使用后。共設置受控設備83 臺，受控點1830 個。覆蓋公司9 個主要生產車間。我們針對每臺設備的在生產線上的重要程度不同設定不同的巡檢周期，一般設備一星期二次或一天一次，6 臺煤氣鼓風機一天二次。而且實行班組、車間和點檢站三層覆蓋，確保設備始終處在受控狀態。設備巡檢管理PMS 系統應用以來，我們的設備巡檢工作得到了長足的提高，我們不僅取得了預期的效果，而且對該系統有了一些新的認識，主要有：
1、一種新的設備狀態監測方式：巡檢在線方式。
過去為了確保安全生產，我們對公司里的部分關鍵機組實施了在線監測，由于投資過大，難以普及。因此，對絕大部分設備只能采取檢測效果難以保證的離線定期監測。應用了該設備巡檢系統后，我們針對不同設備的運行情況設置了不同的巡檢周期，較好地反映了設備的劣化情況，基本上以巡檢檢測的方式實現了在線監測的功能；
2、設備工作中的檔案管理管理工作面貌大為改觀。
我們利用該系統中的三級文檔管理，分別將公司的每日設備運行情況、車間設備管理文件及運行設備的性能指標、備件更換記錄、檢修記錄、診斷報告、緊急處理預案等有關設備管理信息有效管理起來，使各級設備管理人員在作決策時可方便地獲取有關的設備檔案信息；
3、一種新的全員設備管理模式。過去我們一直在公司內推行全員設備管理，但對如何將操作工人的工作有效地融入全公司的設備管理工作中一直沒有很好的辦法，該巡檢系統由于實現了巡檢工作的‘三率’（到位率、準確率和效率）而使操作工人有效地完成了設備檢測工作，良好地解決了這一問題。此外，巡檢日志的設置也為設備管理工作中的決策者、分析人員及操作者提供了一個較好的交流平臺。
4、確保設備安全運行的有力助手
在設備安全運行方面，該巡檢系統的應用也取得了良好的效果，我們借助該系統，有效地消除了多起設備隱患。通過巡檢系統的運用煤焦化公司的設備事故和故障明顯減少，受控的83 臺主要設備均沒有發生設備事故和故障。

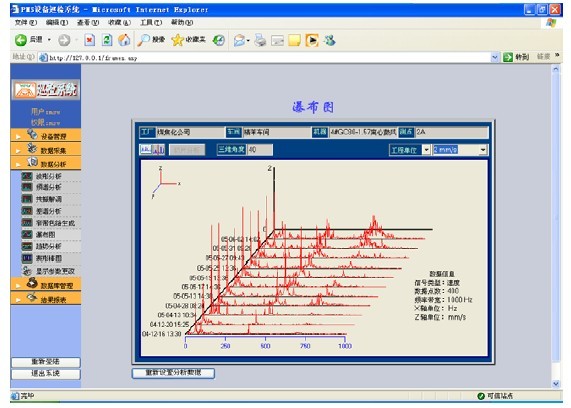

例如：我們對2005 年6 月2 日前所測得的數據進行分析時，發現精苯車間生化工段4#GC-1.57 離心鼓風機的振動值雖然變化不大，但從電機輸出端（2#點）的瀑布圖中可以明顯發現高頻部分的能量在不斷增大且譜線間隔很密（見下圖），因此判斷是電機軸承保持架有問題，停機檢修發現果然是電機輸
出端軸承球支架碎裂。
